回油管路过滤器

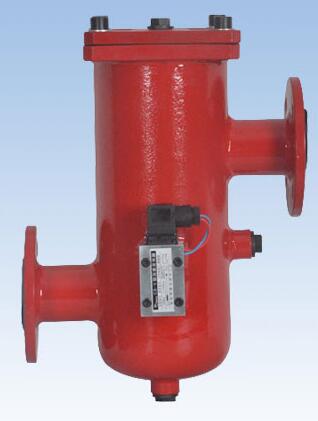

一、回油管路过滤器RLF-660×30P安装在液压系统回油管路处，用来清除油液中诸元件磨损的金属粉末及橡胶质等，使流回油箱中的油液保侍清洁。该过滤器的滤芯采用化纤过滤材质，具有过滤精度高，通油能力大，初始压力损失小，纳污量大等优点，并装有压差发讯器及旁通阀。当滤芯堵塞到进出油口压差为0.35MPa时，便发出开关信号，此时应更换滤芯；如果不能马上停机或无人来更换滤芯，装在滤芯上部的旁通阀会自动开启，以保护系统。
二、技术参数：
|
型号 Model |
通径
.(mm) |
公称流量
(L/min) |
过滤精度
.(μm) |
公称压力
(MPa) |
压力损失
(MPa) |
发讯装置触点
额定功率(V/W) |
旁通阀开启
压力 (MPa) |
重量(kg) |
滤芯型号 |
|
Initial |
Max |
|
RLF-60×*P |
25 |
60 |
1
3
5
10
20
30 |
1.6 |
0.2 |
0.35 |
24/48
220/50 |
0.4 |
3.7 |
SFX-60×* |
|
RLF-110×*P |
110 |
4.2 |
SFX-110×* |
|
RLF-160×*P |
40 |
160 |
6.8 |
SFX-160×* |
|
RLF-240×*P |
240 |
7.5 |
SFX-240×* |
|
RLF-330×*P |
50 |
330 |
10.2 |
SFX-330×* |
|
RLF-500×*P |
500 |
11.3 |
SFX-500×* |
|
RLF-660×*P |
80 |
660 |
24.4 |
SFX-660×* |
|
RLF-850×*P |
850 |
26 |
SFX-850×* |
|
RLF-950×*P |
100 |
950 |
34.1 |
SFX-950×* |
|
RLF-1300×*P |
1300 |
38.8 |
SFX-1300× |
小知识：
*为过滤精度。若使用介质为水一乙二醇，使用压力1.6MPa、公称流量60L/min、过滤精度10μm、带发讯器。则过滤器型号为RLF ·BH-H60x10p,滤芯型号为SFX· BH-60x10.
